効率的で迅速な収縮トンネル 袖ラベル用の熱トンネル
製品概要
適用されるボトルタイプ:丸いボトル
適用可能なボトル材料:PET/PE/PPボトル,ガラスボトル,金属ボトル,缶など
標識の速度範囲:9000BPHから72000BPH
水の生産ライン,飲料の生産ライン,缶詰の食品の生産ライン,ペットフードの生産ライン,ビール生産ライン,液体調味料の生産ライン.
代替名
- 収縮袖のラベル
- スリーブラベル
- 二重頭袖のラベル付け機
- 片頭袖のラベル付け機
- 缶袖のラベル付け機
- レーベル
- オートマティック・スリーブ・マシン
- 瓶蓋機
- オートマティック・マニュアル・レーベル・マシン
- ビールがスリーブアプリケーションを縮小することができます
- 収縮袖ラベル付け機
- ラベルのスリーブ機
- 収縮袖
- 縮小ラベル付け機
- スリーブラベル
- 収縮袖ラベルラベル付けマシン
主要な成分
| 構成要素 | ブランド |
| PLC | イノベーション,中国 |
| サーボモーターと制御システム | イノベーション,中国 |
| インバーター | イノベーション,中国 |
| 電子近接スイッチ | SICK/Keyenceまたは同等のブランド |
| タッチスクリーン | HMIまたは同等のブランド |
| エアスイッチ | 同等のブランド |
| モーター保護具 | 同等のブランド |
| 接触器 | 同等のブランド |
| ボタン | 同等のブランド |
| 中間リレー | 同等のブランド |
| フェーズ損失保護具 | 同等のブランド |
| ターミナル | フェニックス |
| 普通の減速機 | ヘンチ/家庭用精密減速機 |
| パネウマ部品 | SMC |
テクニカル仕様
| パラメータ | 価値 |
| モデル | SPCTB.C1C100 |
| 生産能力 | 970ボトル/分 (高さ ≤100mm) |
| 標示の適格な割合 | ≥99.9% |
| ボトルの直径 | 50mm ~ 95mm (特別なサイズで利用可能) |
| ボトルの高さ | 75 mm~280 mm (特別な高さ) |
| パッケージの垂直性 | ≤0.25° (特別なボトルタイプが利用可能) |
| 適用されるラベル | PVC,PET,OPS |
| ラベルの長さ | 45mm ~ 240mm |
| ラベルの厚さ | 0.045mm ~ 0.06mm |
| ラベル材料 | PVC,PET,OPS |
| ラベルの透明間隔 | ≥5mm |
| ラベル紙の内径 | ≥5インチ (127mm) |
| ラベル外径 | ≤500mm |
| 電圧 | AC380V 50/60HZ 3段階 |
| ラベル付け機械の電源 | 26KW |
| 縮小炉の電源 | 1.6KW |
| 蒸気源圧 | 0.2-0.4MPa |
| 蒸気消費量 | 70kg/時間 - 110kg/時間 |
| 尺寸 (メインユニット) | 4000x2100x2750 (長 × 幅 × 高さ) |
設備の特徴
Peiyu 高速ホブ・スリーブ・レーベル・マシンは,上級性能のためにゼロ・バーホブ・切断を特徴とする,最も先進的なスリーブ・レーベル技術を表しています.この革新的な機械は 581つのユニットで"時間あたり"000個のコンテナです
従来の機械とは異なり,私たちの設計は 切断盤のないシステムを使用して ラベルのバースを排除します. ユニークなドライブ制御と連続ブッシュダウンメカニズムは高速のスリーブラベルを可能とする.
この機械は回転型穴穴ツールを使用して,袖ラベルにマイクロホールを作成し,ゼロのブールを生成し,ビート休憩なしで連続操作を可能にします.
機械の構造
- 横軸の自動給餌ステーション (8巻のラベルを保存し,交換頻度を減らす)
- タッチスクリーン制御インターフェース
- 操作可視性を確保するための床立透明枠
- モジュール式ボトル分離螺旋システム
- メインコンベヤー
- ラベル付け機械の頭
- ラベル刷毛装置
- ローラーラベルパンシング組
- モジュール式蒸気収縮炉 (3段階,4段階または5段階の構成)
蒸気収縮炉の特徴
主要な成分:
フィルター,気圧計,減圧バルブ,角座席バルブ,手動球弁,蒸気キャプチャ,比例バルブ (四段以上)
主要な特徴:
- 高さ,幅,狭さ調節可能なカスタムノズルの設計
- プロセスの観察のための展望窓
- 独立調節可能な 3/4/5 温度ゾーン
- 蒸気漏れを防ぐための特殊な入口/出口設計
- 蒸気キャプチャとフィルタ付きの二層隔離
- 凝縮水の収集のための統合水槽
- 最適な蒸気制御のために調整可能な排気管
- 2段階蒸気解圧システム
エネルギー節約計画:
- 生産速度に基づいて蒸気の流れを調整する比例バルブ
- 生産が遅いときに蒸気消費を減らす
- 短時間待機期間中の最低蒸気使用量
- 長期停電時の蒸気完全切断

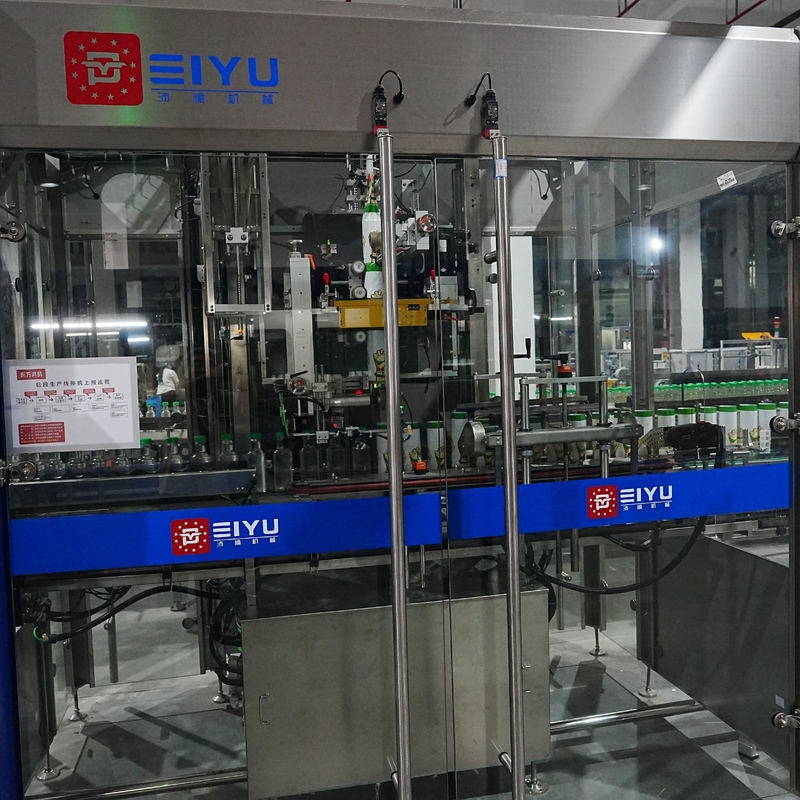

製品画像
